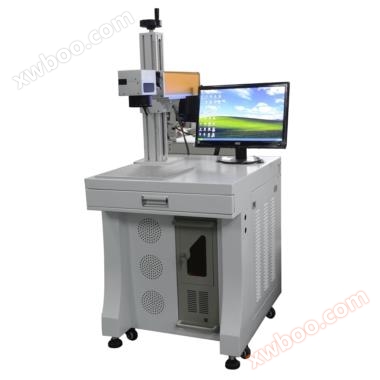

Лазерный травильный станок для схем с сенсорным экраном

ДоговариваемыйОбновление на02/08

Модель

Природа производителя: Производители

Категория продукта

Место происхождения

Онлайн Консультация

Обзор

Лазерный травильный станок для схем с сенсорным экраном

Подробности о продукте

Приветствуем индивидуальность.

Профессиональные команды по настройке могут предоставлять персонализированные услуги в соответствии с потребностями клиентов. При возникновении такой потребности можно получить консультацию по горячей линии обслуживания клиентов: 1375100658.

Добро пожаловать бесплатно

Лазеры Yunteng могут предоставлять бесплатные услуги по отбору проб. Техническое консультирование, технологическое консультирование, консалтинг продукции, консалтинг на машине, пожалуйста, звоните напрямую!

Добро пожаловать на место
Yunteng Laser лидирует в отрасли качества продукции, добро пожаловать в компанию, чтобы посетить экскурсию на месте! Несколько предприятий назначили лазерный бренд, несколько предприятий стали свидетелями.

Применение в промышленности:

1, резистивный, конденсаторный сенсорный экран линии серебряной плазмы травление, ремонт.

ITO и различные типы металлических проводящих мембран линии лазерного травления.

3. лазерное травление тонкопленочных схем PCB.

4. травление тонкопленочных схем на основе солнечных фотоэлектрических кремниевых пластин.

Преимущества машины:

1, лазерное травление для сухого травления, процесс обработки прост, вся обработка автоматически управляется программным обеспечением, высокая согласованность продукта, хорошая скорость до 99%.

Минимальная ширина линии травления 20μm, поддерживает одноразовое одновременное травление линии из серебряной плазмы и ITO, легко реализуя однослойное травление линии с многоточечным конденсаторным экраном sensor.

CCD визуальный автоматический поиск цели, одноразовая обработка 650 ммх 5Диапазон 50 мм, точность соединения±3μｍ。

4. Поддержка различных визуальных характеристик позиционирования, 5 - мегапиксельное время захвата цели менее 1 секунды, преодоление проблемы чрезмерной деформации печати, приводящей к смещению лазерного травления, точность позиционирования±3μｍ。

5, лазерная травильная машина 50 000 часов без расходных материалов, без обслуживания, низкая стоимость использования, замена процесса желтого света.

Технические параметры

номер	проект	технические параметры
Оптический элемент
1	Тип лазера	5321064 нм (наносекунды и пикосекунды) Дополнительно
2	Мощность лазера	20 Вт
3	масса луча	М²< 1.3
4	Режим фокусировки & количество заголовков обработки	Сфокусирующее зеркало с плоским полем
5	Минимальный диаметр фокусированного пятна	Ф18 мкм
Характеристики лазерной обработки
6	Скорость обработки	1000 ~ 4000 мм / с Регулируемый
7	Минимальная ширина линии травления	20 мкм
8	Точность линии травления	±1,5μｍ
9	максимальный диапазон однократной работы лазера	130 мм × 130 мм, 20μｍлинияширокий 170 мм × 170 мм, 35μШирина линии m
10	максимальный рабочий диапазон лазерного травления	650 мм × 550 мм Автоматическое соединение
11	точность соединения линии лазерного травления	≤±3мкм
Механический элемент
12	Конструкция станка	Столбы и ворота
13	Количество и тип движущихся осей станка	Максимум 8 осей, X, Y, Z, & TEA осей
14	Максимальный маршрут и скорость платформы	650 мм х 550 мм, 800 мм/с
15	Точность повторения спортивных платформ	±1μｍ
16	Точность определения местоположения спортивной платформы	±3μｍ
блок управления программным обеспечением
17	Лазерная обработка и управление платформой	Стронгсофт, Стронгсмарт
18	Формат импорта файлов обработки	Dxf, Plt, DWG, Gebar
19	Программное обеспечение для визуального позиционирования CCD	Видение AISYS
20	Точность визуального позиционирования CCD	≤±3мкм
Электрический блок
21	Вакуумная система	Генератор вакуума
22	Система удаления пыли и пыли	центробежный вентилятор
Установка среды
23	Электричество и мощность стабилизатора напряжения	220V380V, 5KW
24	Давление сжатого воздуха	≥0.6МПа
25	Класс камеры без пыли	10000
26	Грузоподъемность грунта	2Т/м²

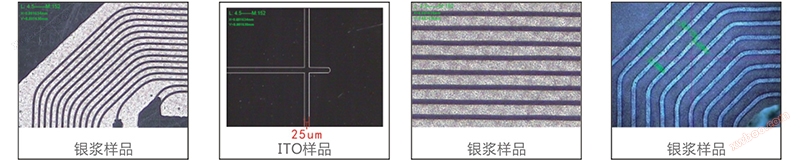

Серебряный раствор, образцы травления ITO:

Почему стоит выбрать лазер:

Лучшая команда разработчиков.

85% сотрудников компании имеют высшее образование и выше, технический персонал R & D составляет более половины от общего числа, из которых основной персонал R & D представляет собой лучший уровень в отрасли.

Богатый отраслевой опыт

С момента своего создания в 2013 году компания прошла весь путь, благодаря первоклассным профессиональным технологиям и сильным преимуществам исследований и разработок, успешно предоставила лазерное оборудование и прикладные услуги почти 300 предприятиям различных отраслей промышленности, накопила богатый опыт в отрасли.

Интегрированные решения

Компания всегда придерживалась рыночной ориентации, чтобы решить реальные потребности клиентов в качестве своей ответственности, на протяжении многих лет компания самостоятельно разработала и завершила индустрию сенсорного экрана TP Silver Plus линии + ITO автоматического позиционирования системы травления, FPC + PCB высокоточная автоматическая система подачи и резки материалов и другие отраслевые эталонные проекты, заложив прочную основу для будущего развития!

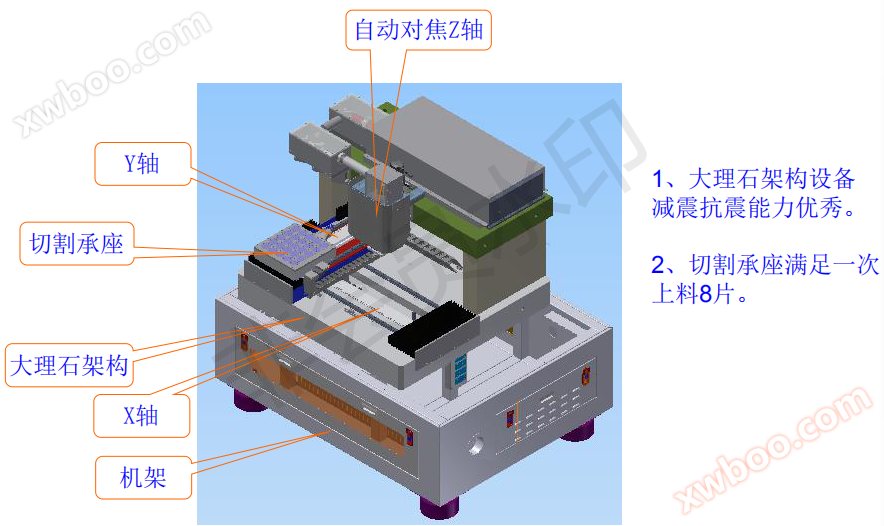

Внутренние чертежи (ссылка):

Сосредоточение внимания на профессиональном сотрудничестве и беспроигрышном сотрудничестве является движущей силой нашего продвижения на протяжении многих лет!

Бесплатное программирование

Бесплатная оценка образцов

Бесплатные консультации по предложениям

Бесплатная пробная версия стандартной машины

За дополнительной информацией просьба обращаться к соответствующему оперативному персоналу.
