Обзор

В 21 - м веке нанотехнологии (например, передовые полупроводники, представляющие информационные технологии, декларирующие научно - значимые технологии, такие как генная терапия, атомная или молекулярная обработка, такие инженерные технологии, как MEMS и генерация новых материалов), вибрация, шум, электромагнитное поле, тепло, влажность, помехи и многое другое будут сдерживающими факторами для измерения окружающей среды. В нанотехнологиях для получения надежных результатов трудно использовать низкочастотный диапазон виброизоляции от аэродинамических платформ и требуется активная виброизоляция. Настольная активная виброизоляционная оптическая платформа - настольный активный виброизоляционный стол - Herz TS Series будет служить основой для технологии виброизоляции в нанотехнологиях 21 - го века и будет способствовать продвижению современных технологий и измерений, инноваций и развития неизвестных технологий. Серия TS обеспечивает превосходную активную виброизоляцию на всех шести градусах свободы в широком диапазоне 0,7 Гц - 100 Гц.

Подробности о продукте

Краткое описание:

Настольный активный антивибрационный стол - Усовершенствованная активная виброизоляционная система Herz TS Series будет служить основой технологии виброизоляции для нанотехнологий 21 - го века и будет способствовать продвижению современных технологий и измерений, инноваций и развития неизвестных технологий. Серия TS обеспечивает превосходную активную виброизоляцию на всех шести градусах свободы в широком диапазоне 0,7 Гц - 100 Гц.

桌面式主动隔振光学平台-桌面式主动防振台-Herz TS Series

Принцип работы:

Настольная активная виброизоляционная оптическая платформа - настольный активный виброизоляционный стол - Herz TS Series использует передовую технологию виброизоляции, которая может изолировать вибрации в шести пространственных направлениях (как горизонтальные, так и вертикальные), активный виброизоляционный стол серии TS использует датчик пьезоэлектрического ускорения в контроллере для преобразования сигнала давления внешней вибрации в электрический сигнал, отправленный в пьезоэлектрический преобразователь в изолированном модуле, после чего пьезоэлектрический преобразователь будет генерировать сигнал, равный по величине входящему давлению и противоположному направлению, чтобы устранить входящую вибрацию. Виброизоляционная система использует контур обратной связи для устранения механического резонанса виброизоляционной системы.

Характеристики продукции:

Три измерения, шесть степеней свободы, активная виброизоляция 0,7 Гц - 1000 Гц
Регулирование высоты автоматически включается при загрузке прибора.
Даже если нагрузка отклоняется от центра, функция автоматической выравнивания остается горизонтальной и обеспечивает стабильность при загрузке прибора с высоким центром тяжести.
Просто нажмите переднюю кнопку, чтобы заблокировать и разблокировать систему. Система блокировки предотвращает повреждение во время перевозки или транспортировки.
Дисплей показывает фактический уровень вибрации в направлении X, Y и Z.
Используя пульт дистанционного управления, активная виброизоляция также может быть активирована или выключена извне.

Примечание:Серия TS также может использоваться в качестве вибратора. Дополнительный комплект с внешними коробками возбуждения, но для этого требуется функциональный генератор и кабель BNC.

Оборудование на бортуА.

Сканирующие электронные микроскопы, такие как AFM
трёхмерный контур поверхности
Лазерный микроскоп
Лазерный интерферометр
Система измерения поверхностного натяжения жидкости
прибор для измерения микротвердости
Медицинское оборудование и т.д.

Сравнение производительности (ТС-150/ЛП)А.

Сравнение вибрационных ускорений.

Данные справа показывают виброизоляционные свойства TS - 150 / LP, горизонтальные (X, Y) и вертикальные (Z).

Синяя линия: ускорение земной вибрации

Красная линия: ускорение поверхностных монтажных панелей TS - 150 / LP

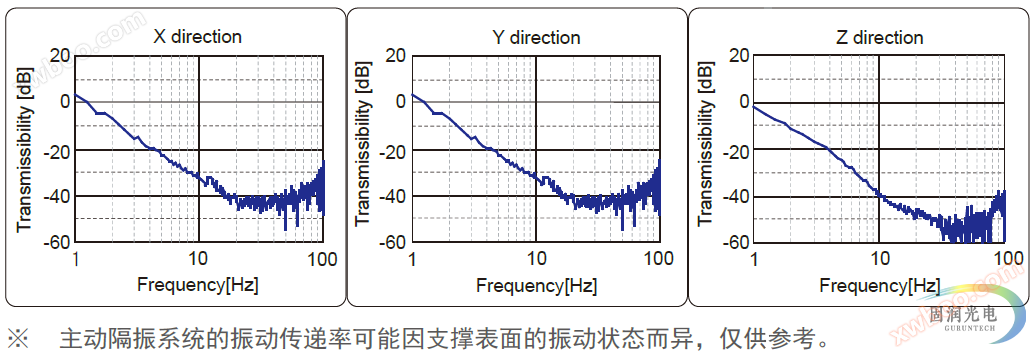

- Скорость передачи вибраций

Данные с правой стороны показывают скорость передачи вибрации от земли к поверхности монтажной пластины TS - 150 / LP, горизонтальную (X, Y) и вертикальную (Z).

Вертикальная ось: скорость передачи, единица: dB

(20 дБ = х 10, 0 дБ = х 1, -20 дБ = х 0,1, -40 дБ = х 0,01, -60 дБ = х 0,001)

Данные показывают, что активная виброизоляционная система обладает отличными виброизоляционными свойствами в низкочастотном диапазоне 1 Гц - 100 Гц.

Настольная активная виброизоляционная оптическая платформа - настольная активная вибростойка - технические параметры Herz TS Series:

桌面式主动隔振光学平台-桌面式主动防振台-Herz TS Series 技术参数

Сочетание динамиков для создания оптимальной среды измеренияА.

Для атомных или молекулярных исследований, таких как сканирующий электронный микроскоп, активная виброизоляционная система серии TS имеет решающее значение. Кроме того, следует учитывать не только вибрацию, но и акустическое подавление. Изоляция AEK, которую мы производим, подходит для приложений с очень высоким разрешением, таких как SPM. Интеграция серий AEK и TS обеспечивает оптимальную среду измерения.

桌面式主动隔振光学平台-桌面式主动防振台-Herz TS Series + 隔音箱

В сочетании с динамиком AEK - 2002: система AEK использует многослойный слой звукоизоляционного материала с переменной плотностью, который эффективно изолирует широкополосный шум.

Примеры применения TSА.

桌面式主动隔振光学平台-桌面式主动防振台-Herz TS Series 应用图
