Сегментный вихревой расходомер HQLUGB

Краткое введение: Раздельный вихревой расходомер HQLUGB представляет собой новую концепцию проектирования, которая объединяет сигналы температуры, давления и потока и выводит компенсированный стандартный поток после смешивания трех сигналов через интеллектуальный цифровой процессор, тем самым достигая газа

Краткое введение:

Сегментный вихревой расходомер HQLUGB представляет собой новую концепцию проектирования, которая объединяет сигналы температуры, давления и потока и выводит компенсированный стандартный поток после смешивания трех сигналов с помощью интеллектуального цифрового процессора, тем самым реализуя работу компенсации температуры и давления газа и пара. Благодаря концепции интеллектуального интегрированного дизайна, раздельные вихревые улицы LUGB имеют характеристики компактной структуры, удобной установки, использования и обслуживания.

Разделение HQLUGBвихревой расходомер

I. СОДЕРЖАНИЕРазделение HQLUGBвихревой расходомерОбщий обзор

Разделение HQLUGBвихревой расходомерЭто новая концепция дизайна, которая объединяет сигналы температуры, давления и потока и выводит компенсированный стандартный поток после смешивания трех сигналов через интеллектуальный цифровой процессор, тем самым реализуя функцию компенсации температуры и давления газа и пара. Благодаря концепции интеллектуального интегрированного дизайна, раздельные вихревые улицы LUGB имеют характеристики компактной структуры, удобной установки, использования и обслуживания.

II. Функциональные характеристики дробного вихревого расходомера

• Одновременная интеграция функции компенсации температуры и давления в поверхности для измерения стандартного объемного расхода жидкости или стандартного потока массы.
• Полностью интеллектуальная, цифровая конструкция схемы, которая автоматически компенсирует измеренную плотность жидкости или расчет стандартного объема.
Новые функции цифровой фильтрации и коррекции делают измерения трафика более точными и надежными.
Батарейный тип питания может работать непрерывно более двух лет без внешнего источника питания.
• Новая решетка жидкокристаллического дисплея китайского иероглифа, использование более удобно.

III. ТЕХНИЧЕСКИЕ ФАКТОРЫ РАСХОДОВ РАЗБИВАЮЩИХСЯ СТРАТЕЛЕЙ
Измерительная среда: жидкость, газ, пар
Вязкость среды: менее 10cp
Температура среды: - 50°C - + 400°C
Материалы для тела: 1Cr18Ni9Ti (поставка по соглашению о других материалах)
уплотнение датчика: графитовая прокладка (по специальным требованиям)
Температура окружающей среды: - 30°C - + 80°C (по специальным требованиям)
Номинальный диаметр:
Трубопроводная формула: DN15 - DN300;
Вставка: DN200 - 2000mm
Точность измерений:
Жидкость: ±1,0% от измеренного значения (специальный)
Газ: ±1,5% от измеренной величины
Отношение измерений: 10: 1
Класс давления: PN25, PN40 (высокое давление может быть специально изготовлено)
Подключение:
Зажимной DN15 - DN300
Фланец DN15 - DN300.
Вставка DN200 - DN2000
Взрывозащищенные формы:
Взрывоопасный Ex d II BT4 - T6
Оригинальная модель Ex ia II CT4 - T6
Класс защиты: IP67
Корпус конвертера: литый алюминий под давлением, покраска
Напряжение питания: 12 - 36VDC или 3,6V батарея
Выходной сигнал: двухпроводный выход тока 4 - 20 мА
Полевое отображение: программируемые настройки отображают мгновенный и кумулятивный трафик
Способ связи: RS485
IV. Выборочная таблица расходомеров вихревого типа
HQLUGB/EСерия вихревых расходомеров

Тип Спектр										Говори. Мин
HQLU										вихревой расходомер
G										Датчик
Проверка Способ		B								пьезоэлектрический датчик
		E								конденсаторный датчик
Подключение			1	Только для полных труб						Фланец
			2	Только для полных труб						фланцевая схема
			3	Только для вставки						Простая вставка
			4	Только для вставки						Вставка шарового клапана
Измерительная среда				2						Жидкость
				3						Газ
				4						Пар
Номинальный проход					02 И... 30					DN25 ...Единицы: мм DN300
Условия использования	P				Обычный тип
	B				Взрывозащищенный тип
выходной сигнал								1		импульсный выход
								2		Выход тока 4 - 20 мА, жидкокристаллический дисплей
								3		RS - 485 Связь
								4		Электрическое питание без компенсации температуры и давления
Выбор Примечания	Например: LUGE2405 - P2 Полнотрубный конденсаторный вихревой расходомер, фланцевое соединение, диэлектрик с паром Диаметр пропускания прибора DN50, обычный выход сигнала тока от 4 до 20 мА

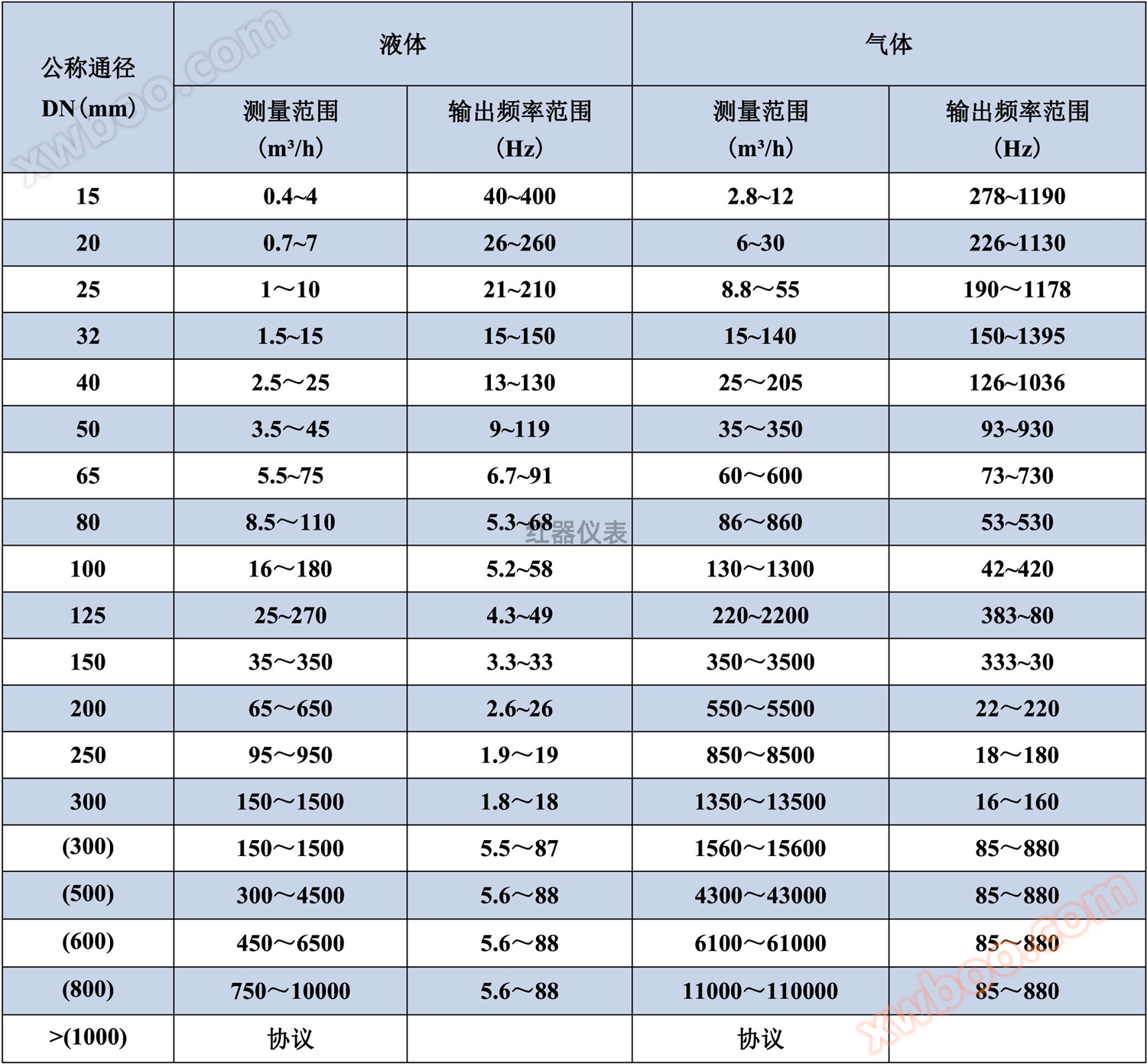

V. Контрольная таблица по выбору калибра и диапазона расхода расходомера
