Обзор
Краткое введение: HQ - LWGY гигиенический обруч турбометр расходомер представляет собой новое поколение турбины расходомера с простой конструкцией, легкостью, высокой точностью, хорошей воспроизводимостью, чувствительностью к реакции, удобным монтажом и обслуживанием и другими характеристиками, широко используется для измерения закрытых трубопроводов с нержавеющей сталью 1Cr1
Подробности о продукте
Краткое введение:
Турбиномер HQ - LWGY с гигиеническим хомутом представляет собой турбометр нового поколения с характеристиками простой конструкции, легкости, высокой точности, хорошей воспроизводимости, чувствительности к реакции, удобной установки и обслуживания, широко используется для измерения нержавеющей стали 1Cr18Ni9Ti, 2Cr13 и корунда Al2O3 в закрытых трубопроводах, твердые сплавы не коррозионные, и нет волокон, частиц и других примесей.
Турбиномер HQ - LWGY
I. Обзор расходомера турбины HQ - LWGY
Турбиномер расходомер HQLWGY с обручальными гигиеническими картами представляет собой прецизионный измерительный прибор, использующий передовые технологии микрообработки, с сильными функциями, широким диапазоном потока, простой работой и удобной установкой и использованием. Широко используемые в нефтяной, химической, металлургической, научно - исследовательской и других областях измерения, турбометры, оснащенные гигиеническими соединениями, в основном должны использоваться в фармацевтической области, продукция имеет следующие преимущества:
1, потеря давления мала, крыльчатка имеет антикоррозионную функцию
2, может отображаться на месте, мгновенный поток, совокупный объем
3. Низкая мощность всей машины, может работать в течение длительного времени с внутренней батареей, является идеальным пассивным индикатором
Использование EEPROM для защиты от отключения электроэнергии от суммарного коэффициента расходомера, срок защиты более 10 лет
II. Структура и принцип работы турбометра HQ - LWGY
2.1 Структура

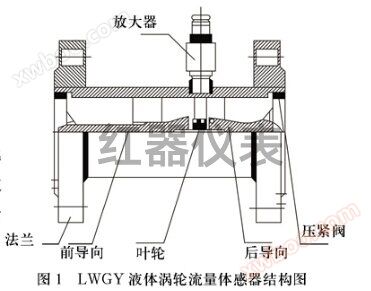

Структура датчика, как показано на рисунке 1, состоит в основном из корпуса, передней направляющей рамы, крыльчатки, задней направляющей рамы, нажимного кольца и магнитоэлектрического преобразователя с усилителем.
2.2 Принцип работы
Когда измеренная жидкость проходит через датчик, крыльчатка в датчике производит вращение с помощью кинетической энергии жидкости, а крыльчатка представляет собой магнитное сопротивление в системе магнитоэлектрической индукции периодического приема. Электрический импульсный сигнал, генерируемый периодическими изменениями магнитного потока катушки, передается через усилитель на соответствующий измерительный прибор для измерения расхода или общего объема.
III. Основные технические параметры расходомера турбины HQ - LWGY
Диапазон измерений расходомера турбины с гигиеническим хомутом:
|
калибр прибора （mm） |
Нормальный расход Сфера охвата m3/h |
Расширенный поток Сфера охвата m3/h |
Обычная выдержка давления MPa |
Zui Высокая устойчивость к стрессу MPa |
|
DN 4 |
0,04 - 0,25 |
0,04 - 0,4 |
6.3 |
32 |
|
DN 6 |
0,1 - 0,6 |
0,06 - 0,6 |
6.3 |
32 |
|
DN 10 |
0.2 - 1.2 |
0.15 - 1,5 |
6.3 |
32 |
|
DN 15 |
0,6 - 6 |
0.4 - 8 |
6.3 |
32 |
|
DN 20 |
0.8 - 8 |
0.45 - 9 |
6.3 |
32 |
|
DN 25 |
1 - 10 |
0,5 - 10 |
6.3 |
32 |
|
DN 32 |
1.5 - 15 |
0.75 - 15 |
6.3 |
32 |
|
DN 40 |
2 - 20 |
1 - 20 |
6.3 |
32 |
|
DN 50 |
4 - 40 |
2 - 40 |
2.5 |
25 |
|
DN 65 |
7 - 70 |
3.5 - 70 |
2.5 |
25 |
|
DN 80 |
10 - 100 |
5 - 100 |
1.6 |
25 |
|
DN 100 |
20 - 200 |
10 - 200 |
1.6 |
16 |
|
DN 125 |
25 - 250 |
12.5-250 |
1.6 |
16 |
|
DN 150 |
30 - 300 |
15 - 300 |
1.6 |
16 |
|
DN 200 |
80 - 800 |
40 - 800 |
1.6 |
16 |
2 Показатели электрических характеристик
Рабочий источник питания: внешний источник: + 24VDC
Внутреннее питание: литиевые батареи 3,6 В (литиевые батареи доступны более двух лет)
Режим выхода: импульсный сигнал 4 ~ 20 мА электрический сигнал, соответствующий трафик 0 ~ Qmax, соответствующий трафик 20 мА может быть установлен самим пользователем. RS485 Связь: передача мгновенного и кумулятивного трафика, времени и даты
Взрывоопасные знаки: Exd II BT4
Класс защиты: IP65
IV. Внешние размеры и установка расходомера турбины HQ - LWGY
IV. Внешние размеры и установка расходомера турбины HQ - LWGY
Примечание: Размер фланцевого соединения: выполнение стандарта GB / T9119 - 2000
Установка турбометра HQ - LWGY
1. Место установки
Расходомер должен работать при температуре измеренной жидкости от - 20 до + 120°C и относительной влажности окружающей среды не более 80%. С точки зрения удобства обслуживания, установка должна быть установлена в месте, которое легко переключается и избегает вибрации распределительной трубы или напряжения распределительной трубы. Принимая во внимание защиту усилителя, следует по возможности избегать его воздействия в результате интенсивного теплового излучения и радиоактивности. В то же время необходимо избегать воздействия внешнего сильного электромагнита на измерительную катушку, если этого нельзя избежать, на усилитель датчика должен быть установлен экран, иначе помехи будут сильно влиять на нормальную работу индикатора.
2.Место установки
расходомер должен быть установлен горизонтально, а стрелка, указывающая направление потока на датчике, должна соответствовать направлению потока жидкости при установке.
3. Элементы регулирования
(1) Для * * воздействия вихревых потоков жидкости и неравномерности скорости поперечного потока на измерения на входе и выходе датчика должны быть установлены необходимые прямые секции или выпрямители. Обычно требуется, чтобы участок прямой трубы верхней части (на входе) был (15 ~ 20) D (D является номинальным проходом датчика). Нижняя часть (длина секции прямой трубы на выходе 5D), а диаметр прямой трубы и сенсорный проход

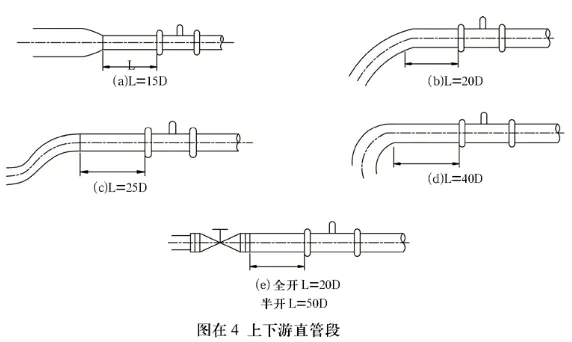

Кроме того, длина секции прямой трубы верхней части должна определяться в зависимости от состояния передней распределительной трубы датчика, как правило, рекомендуется ниже (см. рисунок 4).
При настройке усадки: L = 15D при одноизгибном соединении: L = 20D
При двойном изогнутом соединении: L = 25D (одна плоскость) L = 30D (две плоскости)
При соединении под прямым углом: L = 40D
При наличии прямого запорного клапана: L = 20D (клапан полностью открыт)
L = 50D (полуоткрытый клапан)
Кроме того. Для более эффективного * * вихревого тока и повышения точности измерения выпрямитель, состоящий из пучка катетеров, может быть переведен на прямой секции верхней части. После выпрямителя на французском языке: длина прямой секции плавающей части составляет (10 - 20) D.
(2) Для обеспечения нормальной работы датчика и увеличения срока службы датчика примеси в перерыве потока * * на трубопроводе перед датчиком должен быть установлен фильтр с видом 3 - 9 дней / см2. Как правило, большой проход имеет малое количество глаз, а небольшой проход - малое количество глаз. Для обеспечения нормальной работы датчика фильтрующая сеть также должна быть выбрана в соответствии с фактическим использованием.
(3) При сварном датчике, входящем во фланец, следует обратить внимание на отсутствие выступов в трубке. При соединении импортного фланца периферийные младенцы двух Фаран полностью совпадают, и круг не может быть подвергнут воздействию трубки. Эксцентрические переходные соединения вызовут неравномерное распределение скорости потока и поэтому не могут быть использованы.
(4) Для обеспечения необходимости ремонта под рабочим проходом на переднем и заднем трубопроводах трансформатора должны быть установлены отсечные клапаны (запорные клапаны), а также должны быть установлены перепускные трубопроводы.
Клапан управления расходом должен быть установлен вниз по течению от датчика. При использовании датчика запорный клапан, установленный вверх по течению, должен быть полностью открыт, чтобы избежать турбулентности при производстве жидкости в верхней части.
(5) При чрезмерном расходе через датчик (превышении верхнего предела диапазона расхода) подшипник ускоряет износ из - за чрезмерной поверхности вращения. С этой целью в тех случаях, когда ожидается чрезмерный расход, поток можно регулировать с помощью клапана управления расходом, установленного в нижнем течении.
(6) Поскольку газ в трубопроводе может приводить к большой ошибке в измерениях датчика, особое внимание следует уделять смешиванию газов в измеренной жидкости, особенно для измерения легкой жидкой среды, которая должна быть оснащена воздухоотделителем. распределительная труба, ведущая к датчику сепаратора воздуха, должна быть наклонена вверх, чтобы газ мог накапливаться здесь. Кроме того, следует обратить внимание на управление обратным давлением датчика вниз по течению, размер которого может быть рассчитан по нажатию: Pa ≥ P + 1.25Pv
Формула: Па - обратное давление вниз по течению:
Потеря давления датчика при большом расходе P - zui;
Pv - zui Давление насыщенного пара в среде при высоких эксплуатационных температурах.
(7) При установке датчиков на новой трубной дороге, чтобы избежать попадания примесей в трубопровод в датчик, сначала используйте - пустую трубку вместо датчика и т. Д. После работы в течение некоторого времени, чтобы подтвердить, что примеси устранены, а затем заменить датчик.
(8) Датчики номинального давления PN16, 25Mpa при установке должны наносить небольшое количество смазочного масла на холодное лезвие втулки, резьбу гайки и каждый контактный участок втулки в порядке гайки, втулку втулки втулки в трубку, затем вставлять трубку в нижнюю часть конического отверстия корпуса датчика, вставлять втулку втулки, вращать трубку одновременно с гайкой до тех пор, пока она не перестанет двигаться, а затем затягивать гайку на 1 ~ 11 / 3 кругов.
V. Инструкции по заказу турбометров HQ - LWGY
При заказе данного продукта пользователь должен обратить внимание на выбор подходящей спецификации в соответствии с номинальным диаметром трубопровода, диапазоном расхода, номинальным давлением, высоким давлением среды zui, температурным диапазоном среды, условиями окружающей среды, использование в опасных местах должно быть указано на требования к уровню взрывозащиты.
Расходомер, как правило, базовый тип, с режимом импульсного выхода, если необходимы другие аксессуары и выходные функции, пожалуйста, укажите при заказе. Пользователь при заказе, пожалуйста, заполните подробно и правильно в соответствии со следующим форматом.
Выбор расходомера турбины HQ - LWGY
|
HQLWGY□
|
□ □ □
|
□
|
□
|
□
|
Говори. Мин
|
|
|
Категория
Тип
|
HQLWGY
|
|
|
|
|
Базовый тип,+5-24DCVЭлектричество,
|
|
HQLWGB
|
|
|
|
|
4~20mAдвухпроводный выход тока
|
|
|
HQLWY
|
|
|
|
|
полевой индикатор питания батареи
|
|
|
HQLWYA
|
|
|
|
|
Показать на месте/ 4 ~20mA Выход тока по двухпроводной системе
|
|
|
Гун
А
Тун
А
|
4
|
|
|
|
4mmОбычный диапазон турбины0.04~0.25m3/h
Широкая турбина для0.04~0.4m3/h
|
|
|
6
|
|
|
|
6mmОбычный диапазон турбины0.1~0.6m3/h
Широкая турбина для0.06~0.6m3/h
|
||
|
10
|
|
|
|
10mmОбычный диапазон турбины0.2~1.2m3/h
Широкая турбина для0.15~1.5m3/h
|
||
|
15
|
|
|
|
15mmОбычный диапазон турбины0.6~6m3/h
Широкая турбина для0.4~8m3/h
|
||
|
25
|
|
|
|
25mmОбычный диапазон турбины1~10m3/h
Широкая турбина для0.5~10m3/h
|
||
|
40
|
|
|
|
40mmОбычный диапазон турбины2~20m3/h
Широкая турбина для1~20m3/h
|
||
|
50
|
|
|
|
50mmОбычный диапазон турбины4~40m3/h
Широкая турбина для2~40m3/h |
||
|
80
|
|
|
|
80mmОбычный диапазон турбины10~100m3/h
Широкая турбина для5~100m3/h
|
||
|
100
|
|
|
|
100mmОбычный диапазон турбины20~200m3/h
Широкая турбина для10~200m3/h
|
||
|
150
|
|
|
|
150mmОбычный диапазон турбины30~300m3/h
Широкая турбина для15~300m3/h
|
||
|
200
|
|
|
|
200mmОбычный диапазон турбины80~800m3/h
Широкая турбина для40~800m3/h
|
||
|
Б
Б
|
|
|
|
Без маркировки, для невзрывозащищенного типа
|
||
|
B
|
|
|
Взрывозащищенный тип
|
|||
|
Точность
Класс
|
A
|
|
Точность0.5Уровень
|
|||
|
B
|
|
Точность1Уровень
|
||||
|
Турбо
Тип
|
A
|
Широкая турбина
|
||||
|
B
|
Обычная турбина
|
|||||
|
HQLWGY□
|
□ □ □
|
□
|
□
|
□
|
Говори. Мин
|
|
|
Категория
Тип
|
HQLWGY
|
|
|
|
|
Базовый тип,+5-24DCVЭлектричество,
|
|
HQLWGB
|
|
|
|
|
4~20mAдвухпроводный выход тока
|
|
|
HQLWY
|
|
|
|
|
полевой индикатор питания батареи
|
|
|
HQLWYA
|
|
|
|
|
Показать на месте/ 4 ~20mA Выход тока по двухпроводной системе
|
|
|
Гун
А
Тун
А
|
4
|
|
|
|
4mmОбычный диапазон турбины0.04~0.25m3/h
Широкая турбина для0.04~0.4m3/h
|
|
|
6
|
|
|
|
6mmОбычный диапазон турбины0.1~0.6m3/h
Широкая турбина для0.06~0.6m3/h
|
||
|
10
|
|
|
|
10mmОбычный диапазон турбины0.2~1.2m3/h
Широкая турбина для0.15~1.5m3/h
|
||
|
15
|
|
|
|
15mmОбычный диапазон турбины0.6~6m3/h
Широкая турбина для0.4~8m3/h
|
||
|
25
|
|
|
|
25mmОбычный диапазон турбины1~10m3/h
Широкая турбина для0.5~10m3/h
|
||
|
40
|
|
|
|
40mmОбычный диапазон турбины2~20m3/h
Широкая турбина для1~20m3/h
|
||
|
50
|
|
|
|
50mmОбычный диапазон турбины4~40m3/h
Широкая турбина для2~40m3/h |
||
|
80
|
|
|
|
80mmОбычный диапазон турбины10~100m3/h
Широкая турбина для5~100m3/h
|
||
|
100
|
|
|
|
100mmОбычный диапазон турбины20~200m3/h
Широкая турбина для10~200m3/h
|
||
|
150
|
|
|
|
150mmОбычный диапазон турбины30~300m3/h
Широкая турбина для15~300m3/h
|
||
|
200
|
|
|
|
200mmОбычный диапазон турбины80~800m3/h
Широкая турбина для40~800m3/h
|
||
|
Б
Б
|
|
|
|
Без маркировки, для невзрывозащищенного типа
|
||
|
B
|
|
|
Взрывозащищенный тип
|
|||
|
Точность
Класс
|
A
|
|
Точность0.5Уровень
|
|||
|
B
|
|
Точность1Уровень
|
||||
|
Турбо
Тип
|
A
|
Широкая турбина
|
||||
|
B
|
Обычная турбина
|
|||||
